本产品是一款基于国产龙芯2K双核处理器的显控终端，主要实现显示、通讯、数据存储等功能。处理器主频1.0GHz，板载国产DDR3 4GB内存，存储支持表贴SSD及mSATA接口。产品I/O接口丰富，支持1路Mini PCI-E、2路国产千兆网络、2路CAN2.0B、4路USB2.0、2路RS232及2路422接口、4路DI接口。
整机方案可通过变换接口板及后盖，适应不同类型、不同数量、不同形态的对外扩展接口方案，大大拓展方案的应用适应性。

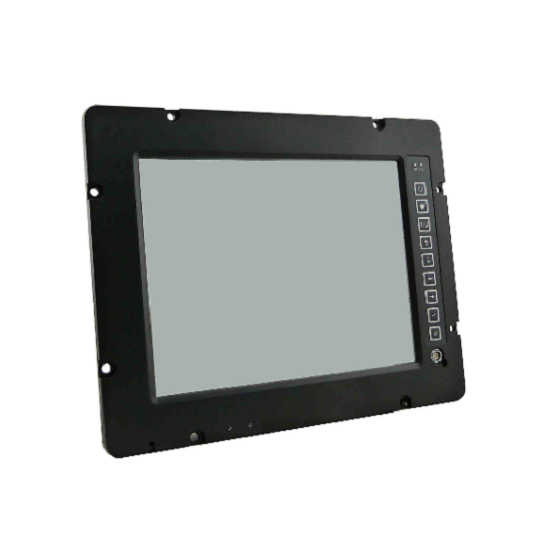

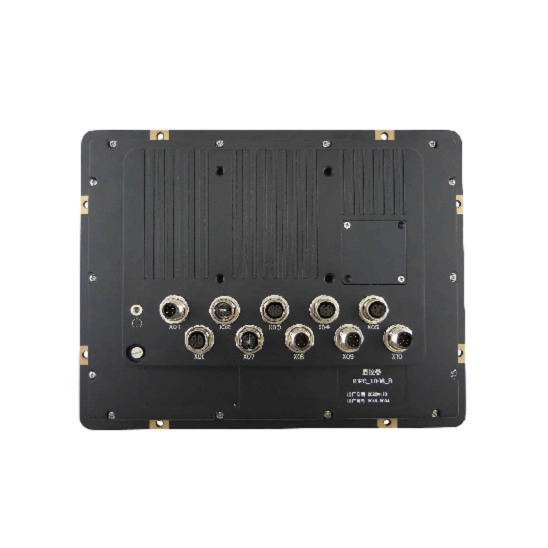

整机采用密闭式设计，接口全部采用航插，适用于工业现场等要求较高的领域。液晶屏采用隔离缓冲减振设计，保障高的振动环境，预留四周安装孔和背部安装孔，便于用户灵活的选择安装方式。
项目 | 描述 | |
处理器平台 | CPU | 龙芯双核处理器2K 主频1GHz |
内存 | DDR3 4GB | |
Flash | 板载SPI NOR Flash(PMON) | |
存储 | mSATA | 板载SSD 64GB |
显示系统 | 尺寸 | 10.4寸WLED 液晶屏 |
分辨率 | 1024*768 | |
亮度 | 支持背光亮度软件调节 | |
人机交互系统 | 触摸屏 | 电阻式触摸屏 |
功能按键 | 功能按键: | |
复位、亮度、TAB、上、下、左、右、确定、取消； | ||
实时时钟 | RTC | a. 非首次上电时不需要重新校准日期与时间 |
b. 结构方面设计单独的电池盖，方便更换电池 | ||
外置接口 | 电源 | 1路电源接口DC 18~32V输入 |
CAN | a.2路CAN总线接口，支持CAN2.0A/2.0B协议 | |
b. 接口与CPU之间进行隔离 | ||
网络 | 2路10/100/1000网络 | |
USB | 3路USB2.0 Host接口（前面板1路） | |
串口 | 2路RS422，最大传输速率460800bps | |
1 路通讯RS232，三线制，带隔离； | ||
1 路为调试串口（前面板）,无隔离 | ||
数字采集 | 4 路数字量输入接口，输入信号电压范围0~36V，输入检测门限：<3.25v>4.75V 为高。电压精度无要求，按照常规设计；数字量输入量设计相应的四路地线，数量输入信号与CPU 通过光耦隔离，四路信号之间隔离 | |
视频采集 | 2 路视频采集接口，采集视频数据直接显示在显示屏上，支持PAL 和NTSC 制式信号 | |
音频 | 1路音频接口，左右声道、麦克。 | |
电源系统 | 外部供电 | DC 18~32V，上电自启 |
功耗 | 平均功耗不大于25W，峰值功耗不大于30W | |
防护要求 | 车载防护电路，以及必要的ESD 及滤波电路 | |
指示系统 | 电源指示 | 电源指示，上电指示灯亮 |
系统指示 | 系统启动后指示灯亮 | |
软件系统 | 操作系统 | 支持loognix系统 |
支持翼辉操作系统 | ||
支持中标麒麟5.0桌面系统 | ||
可靠性 | MTBF | 不小于4000h，连续工作时间不小于72h |
物理特性 | 整机尺寸 | 长×宽×高:293mm×228mm×40mm（不含航插高度） |
材质 | 铝合金 | |
颜色 | 黑色 喷塑 | |
散热方式 | 无风扇方式设计，借助铝制机壳被动散热 | |
重量 | ≤3Kg | |
