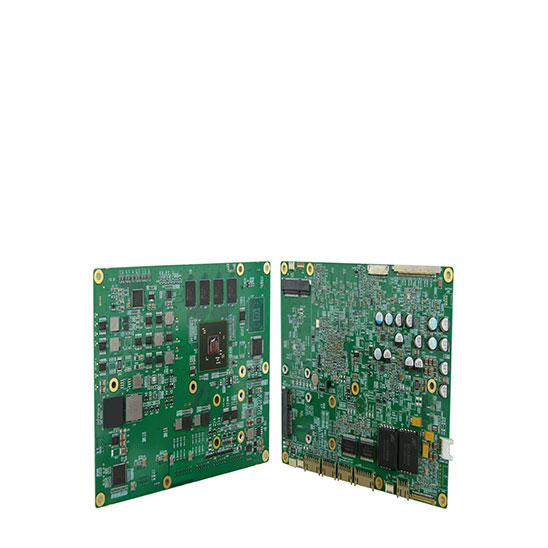

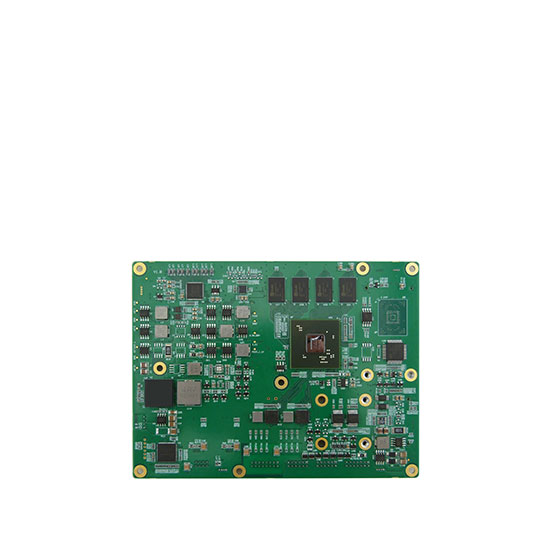

龙芯2K1000高国产化显控主板

本显控主板基于国产龙芯2K1000双核处理器设计,主频1.0GHz,内存板载国产化DDR3 4GB、存储支持mSATA接口(128GB-1TB),可选板载存储芯片8GB-128GB;显示部分可支持1路双通道LVDS和1路EDP接口,支持USB接口触摸屏;网络部分支持2路国产千兆网口。

主板适用于工业现场人机界面、车载&船用显控一体机以及加固平板类产品需求。产品满足宽温工作要求,主板器件种类与数量国产化率高于95%。


  • 产品详情

产品特点

>处理器:龙芯2K1000双核处理器,主频1.0GHz;

> 内存:板载国产4GB DDR3内存颗粒;

> 存储:支持mSATA SSD或板载uSSD存储;

> 显示:1路双通道LVDS接口、1路EDP接口;

> 触摸:支持USB接口电容或电阻触摸屏;

> 网络:板载2路国产千兆网络;

> CAN:支持2路CAN2.0;

> PCIE:1路mini-PCIE接口,支持wifi模块等PCI-E总线功能卡;

> USB:支持4路USB2.0接口,兼容USB1.1和USB2.0规范;

> 供电:支持DC 9-32V宽压输入;

> 电池:支持智能电池管理;

> 监控:支持主板状态监控。

产品规格

项目

描述

处理器平台

CPU

Loongson 2K1000   双核处理器,主频1.0GHz

内存

板载紫光DDR3 4GB

显示

LVDS

1路双通道LVDS

Edp

1EDP

亮度

支持亮度调节,调节级数:256

支持网络、按键等多种调节方式

背光

2种背光供电方式,恒流输出或12V输出

存储

mSATA

1mSATA SSD接口,容量最大支持1TB。支持销毁功能

板贴uSSD

支持板贴uSSD,容量8GB-128GB

功能接口

网络

2路千兆网口(国产ZX PHY

MiniPCIE

1MiniPCIE接口。可选支持WIFI模块或显卡模块等扩展卡

CAN

2CAN2.0接口(隔离)

串口

2TTL/RS232,默认RS232

1RS232调试串口

USB

4USB 2.0

IIC

2IIC

GPIO

6GPIO,支持自定义按键功能

5V输出

输出5V/1A PIN

PWM

输出1PWM

监控系统


电压、电流、温度等主板健康状态监控

供电系统

上电模式

上电自启或按键上电(默认按键上电)

供电输入

DC9-32V宽压输入

电池

支持智能电池管理

功耗

≤15W

软件

驱动

集成硬件各接口驱动

操作系统

标配龙芯官方loongnix系统

支持适配中标系统等其他第三方系统

物理特性

尺寸

158mm*120mm*10.6mm

重量

TDP 200g

环境适应性

工作温度

-20~60,可选-40~70

贮存温度

-40~85

相对湿度

相对湿度不大于98%(25)

海拔高度

不大于5000m

电磁兼容

ESD设计
