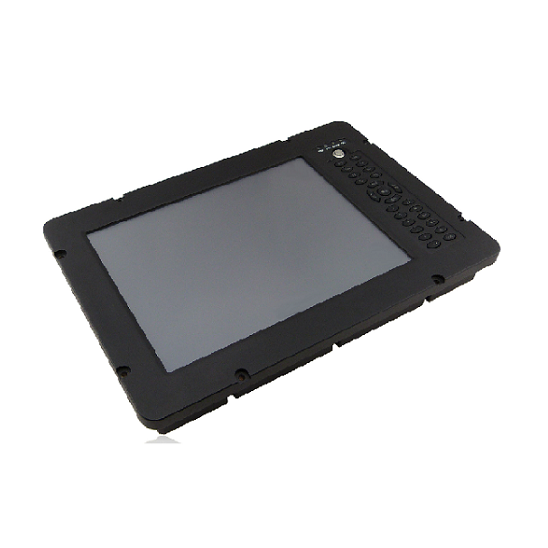

本加固显控终端同时兼容龙芯3A2000+2H、3A3000+7A高国产化处理器与桥片组合，采用处器理模块（全表贴国产品牌内存颗粒）加底板的方式实现处理性能与功能的灵活搭配。方案支持12.1寸工业液晶屏与电阻式触摸屏，可实现视频数据的采集和显示、用户输入、通讯（CAN*2、网络*2、USB*2、串口*2、DI*4）、北斗定位、数据存储、语音输出等功能。
整机采用密闭式设计，接口全部采用航插方式，达到IP65防护等级要求，满足振动、冲击、盐雾、电磁兼容、ESD、电气绝缘、抗电强度等要求。方案支持直流18-36V宽电压输入，适用于工业现场、车辆、船舶等环境要求较高的领域。
项目 | 描述 | |
处理器平台 | CPU | 龙芯3A3000 四核1.2GHz |
桥片 | 龙芯7A1000 | |
内存 | DDR3 4GB | |
存储 | mSATA | 1TB SSD |
显示系统 | 尺寸 | 12.1寸WLED液晶屏 |
分辨率 | 1024*768 | |
亮度 | 支持背光亮度调节 | |
人机交互系统 | 触摸屏 | 电阻式触摸屏 |
功能按键 | 25功能按键 | |
watchdog | watchdog | -- |
实时时钟 | RTC | 支持不拆机更换电池 |
IO接口 | 电源 | 1路电源接口DC 18~36V |
CAN | 预留2路CAN总线接口 | |
网络 | 2路10/100/1000网络 | |
USB | 2路USB2.0接口 | |
串口 | 2路RS232（1路调试、1路通讯） | |
DI | 预留4路数字量输入接口 | |
定位 | 预留集成北斗/GPS双模定位模块 | |
视频 | -- | |
音频 | 1路接口(左右声道、麦克风） | |
操作系统 | 操作系统 | 支持中标麒麟5.0桌面系统 |
电源系统 | 外部供电 | DC 18~36V |
功耗 | ＜65W | |
可靠性 | MTBF | 不小于4000h |
物理特性 | 整机尺寸（W*D*H） | 365mm*257mm*59.1mm |
整机重量 | ＜5kg | |
壳体材质 | 铝合金 | |
散热 | 机壳背部安装散热风扇 | |
颜色 | 氧化黑 | |
环境适应性指标 | 工作温度 | ﹣40℃~+60℃ |
防护等级 | IP65 | |
振动/冲击 | 满足GJB150.16A-2009规范要求 | |
