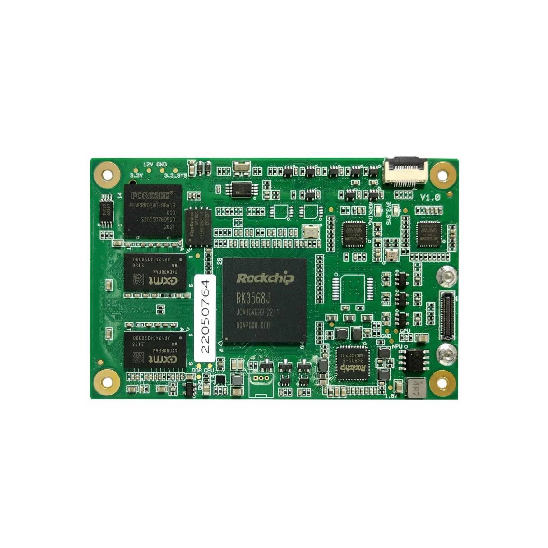

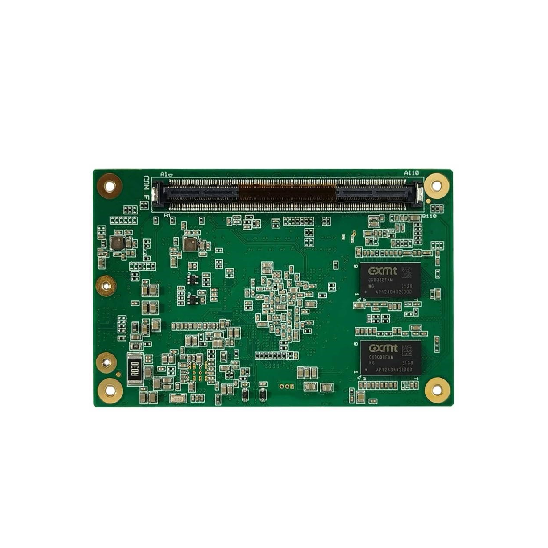

瑞芯微RK3568全国产化模块

模块选用瑞芯微RK3568高性能低功耗处理器。 RK3568定位中高端通用型SoC,采用22nm制程工艺,集成4核ARM A55处理器和高性能Mali G52 2EE图形处理器,支持4K及1080P编码,最高主频2.0GHz。本COM-E模块标配板载DDR4 4GB内存,板载32GB EMMC(可扩展128GB)。显示输出接口支持1路单通道LVDS,可选双通道MIPI或者EDP,1路HDMI2.0接口支持4K显示;显示输入支持1路MIPI_CSI接口,支持摄像头。

模块具有丰富的IO接口:默认支持2路千兆网口,其中1路千兆网口可选为RGMII接口,1路音频接口,1路SPI接口,2路I2C接口(其中1路可选为1路CAN2.0),1路SATA2.0(可选1路USB3.0_OTG),1路USB3.0_HOST,2路CAN2.0,1路PCI-E2.1,2路PCI-E3.0(可选1路PCI-E3.0X2),2路USB 2.0接口,集成标准的音频输入输出信号,4路TTL串口,12路GPIO,2路PWM。

模块支持linux系统,支持适配银河麒麟、翼辉等国产操作系统,采用标准COM-E mini尺寸84mm x55mm,功耗2W~6W。

模块采用全表贴、全国产化设计,具有功耗低、体积小、满足宽温工作环境的特点。产品可应用于车载网关、工控平板、工业检测、车载中控显示等嵌入式行业市场。


  • 产品详情

产品特点:

> 处理器:RK3568 四核处理器,集成高性能Mali G52 2EEGPU,主频最高2.0GHz;

> 内存:板载4GB DDR4工业级国产内存颗粒;

> 存储:板载32GB EMMC,预留32MB NOR FLASH;

> 显示:1路LVDS接口(可选双通道MIPI或者EDP),1路HDMI接口支持4K显示;

> 网络:2路千兆网口,其中1路可选RGMII接口;

> PCI-E:1路PCI-E2.1 x1接口,2路PCI-E3.0;

> SATA:1路SATA2.0接口(最多3路),支持SATA 1.5Gbps和SATAII3Gbps传输;

> USB:2路USB2.0接口,最多支持2路USB3.0接口,可选支持OTG;

> AUDIO:标准MIC输入、Line-out以及SPK音频输出接口;

> 支持2路CAN2.0;1路SPI;2路I2C;14路GPIO;

> 4.5V~20V宽电压输入;

> 特殊工业级支持-45℃~85℃宽温工作;

> 标准MINI COM-E模块,体积小,尺寸84*55mm;

> 国产化:全国产化设计。

产品规格:

项目

描述

处理器

CPU

瑞芯微RK3568四核处理器,主频最高2.0GHz,集成

Mali   G52 2EE图形处理器,支持4K解码和1080P编码

内存

类型

板载DDR4 ,标配4GB

存储

FLASH

板载SPI NOR  FLASH,容量32MB

EMMC

板载工业级EMMC 32GB ,最大支持128GB

COM-E接口

USB

2路USB 2.0Host,USB0 可选OTG功能

1路USB3.0_HOST,可选OTG功能

SATA

1路SATA3.0(可选USB3.0_OTG),最多可支持3路SATA3.0

PCIE

默认配置为2路PCI-E 3.0x1可选1路PCI-E3.0x2

1路PCI-E2.1x1,可选SATA3.0

网络

2路千兆网口(YT8511);其中1路可选RGMII(3.3V)

串口

4路TTL串口

显示

默认1路单通道LVDS,可选单通道MIPI,最大支持1920*1080
  分辨率,或者可选EDP输出(2560x1600);

1路HDMI显示接口,支持4K显示(4096*2304);

I2S

支持1路I2S,默认实现6路GPIO

I2C

2路I2C,其中1路I2C可选1路CAN2.0

SPI

1路SPI

CAN

默认2路CAN2.0,最多3路CAN2.0B

Audio

标准MIC输入、Line-out以及SPK音频接口

GPIO

12路GPIO,可选GPI或者GPO

专用接口

摄像头输入

支持1路MIPI_CSI;

板对板连接器TXGA  FBB04004_F系列

调试口

调试串口,单片机串口,CPU_ejtag

电源

类型

标准DC5V/ 12V 输入,支持DC 4.5~20V宽压输入

上电模式

支持来电自启动AT模式;

可选按键触发上电ATX模式

待机模式

支持

功耗

2W~6W(空闲模式2W,内存满压力测试6W以内)

物理参数

尺寸(W×D)

84mm×55mm(MINI COM-E模块)

环境适应性

常温级

工作温度:0℃~55℃, 5~95% RH,不凝结

存储温度:-20℃~70℃, 5~95% RH,不凝结

宽温级

工作温度:-20℃~60℃, 5~95% RH,不凝结

存储温度:-40℃~85℃, 5~95% RH,不凝结

工业级

工作温度:-40℃~70℃, 5~95% RH,不凝结

存储温度:-55℃~85℃, 5~95% RH,不凝结

特殊工业级

工作温度:-45℃~85℃, 5~95% RH,不凝结

存储温度:-55℃~85℃, 5~95% RH,不凝结
