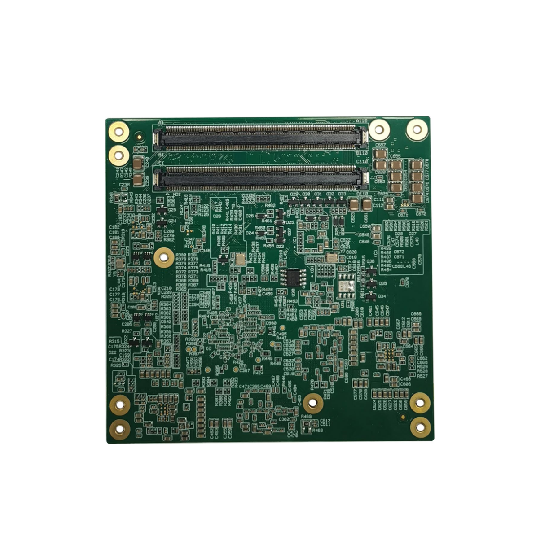

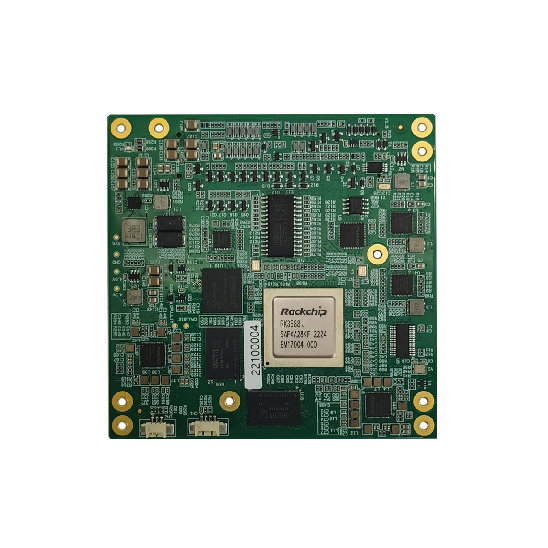

瑞芯微RK3588全国产化COM-E模块

模块基于瑞芯微RK3588高性能处理器实现。RK3588为瑞芯微性能最高的通用型SoC,集成了四核Cortex-A76和四核Cortex-A55(共8核),最高主频可达2.4GHz;内置独立的 NEON 协处理器;集成高性能Mali-G610 3D GPU,支持OpenGLES 1.1、2.0、3.2,OpenCL 2.2和Vulkan1.2,支持8K视频以及多路4K编解码、3D显示等;内置NPU支持INT4/INT8/INT16/FP16混合运算,运算能力高达6TOPS。

模块标配板载国产LPDDR4 8GB,最大支持12GB,板载64GB EMMC,可选128GB和256GB。显示输出接口支持1路双通道LVDS,2路HDMI(其中1路可选EDP),1路MIPI,1路DP接口(可选USB3.0),可同时支持4路异显;显示输入接口支持2路4通道MIPI_DC(DPHY/CPHY)接口,支持2路4通道MIPI_CSI接口(可选4路2通道MIPI_CSI),1路DVP接口,1路HDMI输入,最大可支持8路摄像头。

模块具有丰富的IO接口,支持2路千兆网口(Combo光电复用),1路SATA3.0(可选PCI-E2.0x1),1路PCIE2.0x1(可选SATA3.0),1路USB3.0_HOST(PCIE2.0/SATA3.0,不支持USB2.0) ,1路Type-C0接口(可用于debug),1路Type-C1(可选DP显示),5路USB2.0_HOST,2路CAN2.0,1路I2S音频接口,6路I2C接口,1路PCI-E3.0x4,可选2路x2或者4路x1,3路TTL串口,10路GPIO。

模块支持linux系统,支持适配银河麒麟、翼辉等国产操作系统,采用标准COM-E 小型化尺寸95mm x95mm,典型功耗8W。

模块采用全表贴、全国产化设计,具有性能高功耗低体积小等特点、满足宽温工作环境的特点。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。


  • 产品详情

产品特点:

>  处理器:RK3588 8核处理器,主频最高2.4GHz,高性能Mali-G610 GPU,内置NPU,独立的 NEON 协处理器;

>  内存:标配板载8GB LPDDR4国产内存颗粒,最大支持12GB;

>  显示:1路LVDS接口、2路HDMI、MIPI、DP等,支持同时4路显示接口;

>  网络:支持2路千兆网口(Combo光电复用),板载PHY YT8531;

>  PCI-E:可选1路PCI-E2.0 x1(SATA3.0)接口,1路SATA3.0(可选PCIE2.0x1),1路PCI-E3.0x4(可

    选2路x2或者4路x1模式);

>  SATA:1路SATA3.0(可选PCIE2.0x1)接口,1路PCIE2.0(可选SATA3.0);

>  USB:1路USB3.0_HOST,1路Type-C0(Debug),1路Type_C1可选显示,5路USB2.0_HOST;

    AUDIO:1路I2S信号;

> 支持2路CAN2.0;3路TTL,6路I2C;8路GPIO;

>  4.5V~18V宽电压输入;

> 支持特殊工业级-45℃~85℃工作温度(待定);

> 标准紧凑型 COM-E 95*95mm尺寸;

> 元器件100%国产品牌。

产品规格:

项目

描述

处理器

CPU

4 x   Cortex-A76(最大主频2.4GHz) + 4 x Cortex-A55(最大主频1.8GHz)

GPU

4 x   Mali-G610(最大频率 1GHz)

OpenCL   3.0,OpenGLES   1.1, 2.0, and 3.2、Vulkan 1.1

NPU

6TOPS(INT8)、支持INT4/INT8/INT16/FP16

视频编解码

解码

8K@30fps   H.264

8K@60fps   VP9、H.265、MVC、AVS2

4K@60fps   AV1

1080p@60fps   MPEG-2、MPEG-1、VC-1、VP8

编码

8K@30fps   H.265/H.264

内存

类型

板载LPDDR4 ,标配8GB,最大可选12GB

存储

FLASH

预留SPI NOR  FLASH,容量32MB(与EMMC互斥,默认不上件)

EMMC

板载工业级EMMC 64GB ,可选128GB、256GB

COM-E接口

USB

1路USB3.0_HOST、1路Type-C0(Debug)、1路Type-C1可选DP显示

5路USB2.0_HOST

SATA

标配1路SATA3.0接口(可选PCIE2.0x1)

1路PCIE2.0可选SATA3.0

PCIE

标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3,0x1

可选1路PCI-E2.0x1(SATA3.0互斥)

1路miniPCIE (可选mSATA)

网络

2路千兆网口(Combo 光电复用,2*YT8531)

串口

3路TTL串口,其中1路为TTL调试串口

显示输出

默认支持同时4路显示输出,最大支持8K显示

1路双通道LVDS

1路双通道MIPI

2路HDMI接口

Type_C1可选DP显示

显示输入

可支持8路摄像头同时输入

2   MIPI DCPHY + 4路2通道 MIPI CSI DPHY,支持6路摄像头

1路DVP接口,Support BT.601/BT.656/BT.1120

1路HDMI 输入,HDMI 1.4b/2.0:Up to 4K@60fps

I2C

6路I2C

CAN

2路CAN2.0,可选4路GPIO

Audio

1路标准I2S ,可选7路GPIO

SPI

1路SPI,可选5路GPIO

GPIO

8路GPIO

电源

类型

标准DC5V/ 12V 输入,支持DC 4.5~18V宽压输入

上电模式

支持来电自启动AT模式;

可选按键触发上电ATX模式

待机模式

支持

功耗

空闲模式5W,内存满压力测试8W (待定)

物理参数

尺寸(W×D)

95mm×95mm(紧凑型COM-E模块)

环境适应性

商业级

工作温度:0℃~50℃, 5~95% RH,不凝结

存储温度:-20℃~70℃, 5~95% RH,不凝结

宽温级

工作温度:-20℃~60℃, 5~95% RH,不凝结

存储温度:-40℃~70℃, 5~95% RH,不凝结

工业级

工作温度:-40℃~70℃, 5~95% RH,不凝结

存储温度:-55℃~85℃, 5~95% RH,不凝结

特殊工业级(待定)

工作温度:-43℃~85℃, 5~95% RH,不凝结

存储温度:-55℃~85℃, 5~95% RH,不凝结
