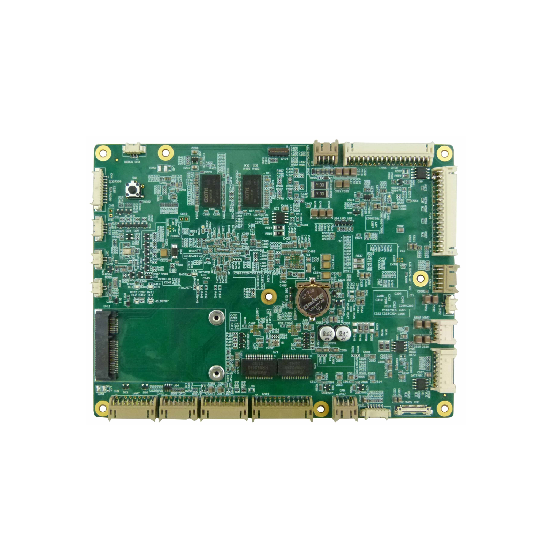

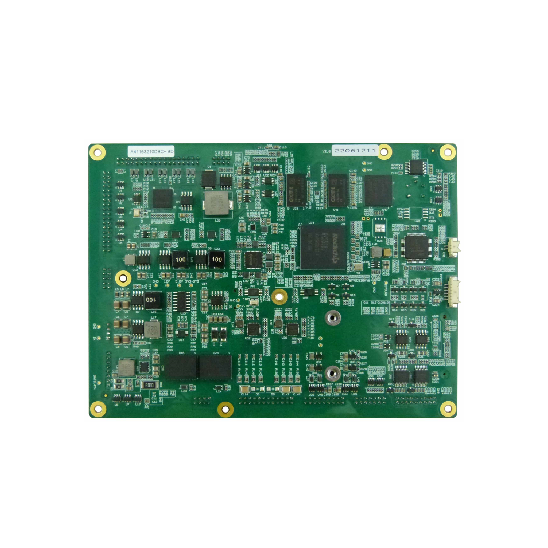

瑞芯微RK3568全国产化显控主板

主板基于国产瑞芯微RK3568 四核处理器设计,主频高达2.0GHz。RK3568为高性能低功耗处理器,采用22nm制程工艺,集成4核ARM A55处理器和高性能Mali G52 2EE图形处理器,支持4K 60fps H.265/H.264/VP9视频解码、1080P 60fps H.265/H.264视频编码。板载国产DDR4 4GB内存、工业级128GB EMMC,显示接口可支持多种显示输出:1路双通道LVDS、1路EDP接口、1路双通道MIPI接口(可配置为单通道LVDS),支持3屏异显,支持1路MIPI_CSI显示输入接口,支持USB/I2C触摸屏。

主板具有丰富IO接口:2路自适应千兆网口,4路USB 2.0,其中1路支持USB2.0_OTG,2路CAN2.0,1路标准MiniPCI-E(兼容支持mSATA),音频支持MIC、耳机和扬声器,2路RS232/TTL,2路RSRS232/RS485串口,12路GPIO。

主板采用全国产化设计,典型功耗6W,支持宽压供电,支持双串智能电池充放电管理,产品满足宽温工作要求,适用于各类显控一体机以及加固平板类产品需求,及各种工业现场类使用场景。


  • 产品详情

产品特点:

>  处理器:瑞芯微RK3568 4核处理器,主频2.0GHz,支持支持4K 60fps H.265/H.264/VP9视频解码、1080P 60fps H.265/H.264视频编码;

>  内存:板载4GB DDR4内存颗粒;

>  存储:板载128GB EMMC,可扩展1路mSATA;

>  显示:1路双通道LVDS接口、1路EDP接口,1路双通道MIPI接口(单通道LVDS),支持3路异显;

>  触摸:支持USB/I2C接口电容屏;

>  网络:支持2路自适应千兆网络;

>  CAN:支持2路CAN2.0;

>  PCIE:1路mini-PCIE接口(与mSATA互斥),支持wifi模块等PCI-E总线功能卡;

>  USB:支持4路USB2.0,可选1路USB2.0_OTG;

>  GPIO:12路GPIO,支持实现自定义按键;

>  供电:支持DC 10V-36V宽压输入;

>  电池:支持双串智能电池管理;

>  监控:支持主板状态监控,电压、电流、温度监控以及预留报警指示灯设计。


产品规格:



项目

描述

备注

处理器平台

CPU

瑞芯微RK3568 4核处理器,主频2.0GHz;


高性能Mali G52 2EE图形处理器,支持4K显示及1080P编码

内存

板载DDR4 4GB内存


存储

板载NOR flash ,容量64MB(预留);


板载工业级EMMC 128GB;

可选支持1路mSATA扩展,可选Mini PCIE;

显示输出

LVDS

1路双通道LVDS,支持1080P


EDP

1路EDP1.3,分辨率最大支持2560x1600@60Hz


MIPI_DSI

1路双通道MIPI接口,分辨率支持2560*1440@60Hz

可选择单通道LVDS

亮度

支持亮度调节,调节级数:256,


支持网络、按键等多种调节方式

背光设计

2种背光供电方式:


1路恒流输出

1路12V输出(非透传,支持大屏供电)

显示输入

MIPI_CSI

支持1路高清摄像头,分辨率800w


触摸屏

支持USB/I2C接口触摸屏

功能接口

网络

2路自适应千兆以太网


MiniPCIE

1路MiniPCIE接口,与mSATA互斥


CAN

2路CAN2.0接口(隔离)


串口

2路TTL/RS232,默认RS232


2路RS232/RS485 (根据接线选择,不同时使用)

1路RS232调试串口

USB

4路USB 2.0 HOST接口


其中1路可选择支持USB2.0   OTG

音频

1路MIC、1路耳机、1路扬声器接口(1.3W)


GPIO

12路GPIO,支持自定义按键功能


电源输出

输出5V/1A


监控系统

电压、电流、温度等主板健康状态监控


供电系统

上电模式

上电自启或按键上电(默认按键上电)


供电输入

宽压输入支持10~36V


电池

支持2串智能电池组管理


RTC电池PIN座(无锂电池组时使用)

指示灯

Pin座设计信号同主板板载指示灯:


1个红绿色双色指示灯:

设备上电后亮绿色;

充电中亮红色;

充满电亮绿色;

低电量红色闪烁(≤10%);

功耗

单板静态功耗4.5W,压力拷机功耗8W


按键

复位按键

板载标准按键,并同时pin座引出


销毁按键

pin座引出


软件

操作系统

标配Debian系统


支持适配翼辉、银河麒麟V10等其他第三方系统

物理特性

尺寸

158mm*120mm


重量

140g


环境适应性

常温级

工作温度0℃~55℃;贮存温度-20℃~70℃


宽温级

工作温度-20℃~60℃;贮存温度-40℃~75℃


工业级

工作温度-40℃~80℃;贮存温度-45℃~85℃


电磁兼容

ESD设计,默认悬浮地设计
