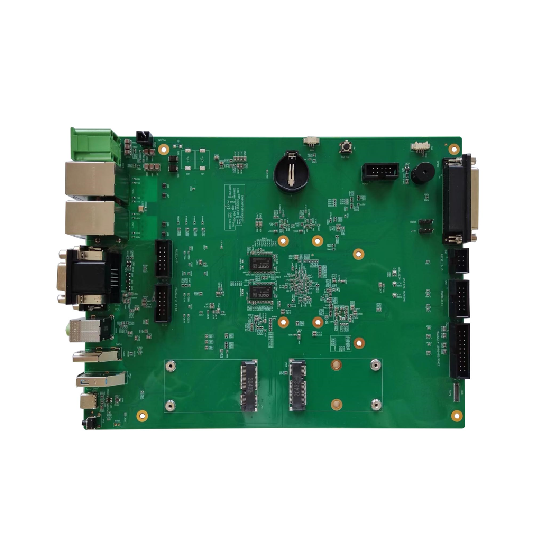

瑞芯微RK3568全国产化AFC主板

本主板基于国产瑞芯微 RK3568 四核处理器设计,主频 2.0GHz。RK3568为高性能低功耗处理器,采用22nm制程工艺,集成4核ARM A55处理器和高性能Mali G52 2EE图形处理器,支持4K 解码、显示及 1080P 编码。主板板载国产DDR4 4GB内存,存储支持板载工业级64GB EMMC(最大128GB),1路mSATA接口(128GB-1TB);显示接口可支持多路显示输出接口,包括1路LVDS、1路VGA、1路HDMI,支持三显示同时输出;1路MIPI_CSI显示输入接口,支持800W像素摄像头。

主板具有丰富的IO接口:2路千兆网口,4路USB 2.0 HOST,1路USB3.0 HOST,1路USB3.0 OTG(Type-C接口),1 路miniPCIE,1路mSATA;音频支持MIC输入和喇叭输出;16路RS232串口,其中2路可选RS232/RS422/RS485串口(默认RS232),2路可选TTL串口(默认RS232);16路GPIO。

主板采用全国产化设计,支持9-36V宽压供电,适用于各类AFC系统,产品满足宽温工作要求,支持工业现场类使用场景。


  • 产品详情

产品特点:

>  处理器:瑞芯微RK3568 4核处理器,主频2.0GHz;

>  内存:板载4GB DDR4内存颗粒;

>  存储:支持板载64GB EMMC(最大128GB),1路mSATA;

>  显示:1路LVDS接口,1路VGA接口,1路HDMI接口,支持三路同时显示;

>  网络:板载两路千兆网络;

>  串口:16路RS232串口,其中两路可选RS232/RS422/RS485串口(默认RS232);

>  PCIE:1路miniPCIE接口,支持wifi/BT模块等PCIE总线功能;

>  USB:支持4路USB2.0 HOST,1路USB3.0 HOST,1路USB3.0 OTG(Type-C接口)

>  GPIO:16路GPIO;

>  供电:9-36V宽压,凤凰端子。


产品规格:

项目

描述

备注

处理器平台

CPU

4个 ARM Cortex-A55 内核,主频 2.0GHz

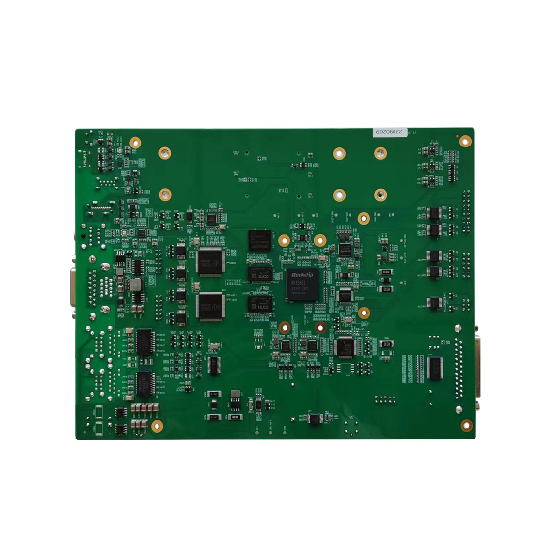

使用瑞芯微RK3568工业级处理器,芯片位于主板背面,便于散热

内存

板贴4GB DDR4内存


存储

64GB   emmc,最大128GB


1个mSATA接口

内部接口

调试串口

1路RS232系统调试接口


功能串口

16个 RS232(三线制 Rx、Tx、Gnd)


其中两个串口可跳线选择RS232/422/485(出厂默认RS232)

2路串口可选择TTL接口

miniPCIE

主板正面,预留miniPCIE接口连接器(含1路USB2.0信号),支持WIFI/BT模块


Mipi-CSI

主板后面板部分支持1路MIPI_CSI接口

支持800W摄像头

前面板接口

电源接口

4PIN凤凰端子接口;定义分别为

支持ATX和AT两种供电方式

管脚1:9~36V宽电压输入,支持反接保护

管脚2:GND

管脚3:+5V_Standby

管脚4:PS_ON(低有效);

USB   接口

1个 USB3.0 HOST,1个USB3.0 OTG(Type-C)

可控制USB接口通断

4个 USB 2.0 HOST

网口

2 个 10/100/1000Mbps 自适应电口,支持远程唤醒功能


显示接口

1路HDMI,最大分辨率4096x2304@60Hz

支持3屏异显

1路VGA,最大分辨率1920x1080@60Hz

1路LVDS(DB15),最大分辨率1280x800@60Hz

音频接口

1个Line Out接口,拥有不低于2W的功率放大器,采用标准3.5mm插座接口,支持8Ω喇叭(功率 1W)


1个MIC IN接口

复位

1个整机复位按钮


后面板接口

DIO接口

GPIO接口16路,采用凤凰端子引出;8路GPIO为一组,方向可配,电平3.3V,驱动能力10mA


蜂鸣器

蜂鸣器

1路蜂鸣器,支持GPIO控制编程


时钟

RTC

支持外部时钟芯片


专用功能

监控

支持主板电压,电流,温度监控功能


远程唤醒

支持通过一路网络唤醒休眠设备


数据保护

电源故障时,数据保护功能


可靠性

MTBF

≥100,000h


MTTR

≤30min


软件

内核版本

Kernel   4.19


系统

Debian10.1

支持休眠

物理要求

重量

不大于780g


尺寸

195mm*232mm;公差:±0.3mm


功耗

≤6W


环境适应性

工作温度

-30~+75℃;5~95%RH 无凝露;无风扇设计


存储温度

 -40~+85℃;5~95%RH 无凝露


ESD

接口做ESD防护


默认信号地,电源地隔离设计;支持可选接地设计
